PRODUCT CENTER

高空作業車

國六江鈴16米高空作業車
底盤型號:
車型分類:高空作業車
瀏覽次數:次







銷售熱線:18727958885

銷售經理:饒經理

公司地址:湖北省隨州市南郊程力汽車工業園

產品詳細介紹

/202109/1631932989_01a61de0f6c419897e28.jpg/202109/1631932989_7f185b436feb9bb66749.jpg/202109/1631932989_7756e60abfcb92f47dcf.jpg/202109/1631932989_745b3370f4970f5fc4de.jpg

該車采用江鈴3360mm軸距底盤,型號:JX1041TSG26帶空調、方向助力,

由江鈴公司提供江鈴115馬力發動機。



主要特點:

1、臂架和支腿均采用低合金Q345型材,四周無焊縫,外形美觀,受力大,強度高;

2、H型支腿穩定性好,支腿可同時或單獨操作,操作靈活,能適應多種工況;

3、回轉機構采用可調節式,方便調節;

4、轉臺雙向360°回轉,采用了**的渦輪蝸桿式減速機構(具有自潤滑和自鎖功能),后期維護也可方便的通過調整螺栓位置輕松達到效果;

5、上車操作采用集成電控閥塊模式,布局美觀,操作平穩,維護方便;

6、下車與上車互鎖,操作安全、可靠;

7、上車操作通過節流閥實現無極調速;

8、吊籃采用外置拉桿機械式調平,更加穩定和可靠;

9、轉臺和吊籃設有啟動和熄火開關,操作方便,節省燃油;


/202109/1631932989_96b9136a8d8588ef9713.jpg

/202109/1631932990_6b1515a577eaef54264e.jpg

/202109/1631932990_2ef084463a1405f22846.jpg

/202109/1631932990_946eb6f142e6eb3722ef.jpg

/202109/1631932990_b04192f0ea7882b8fbf7.jpg

1高空作業車工作用途

通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

2.  適用標準

    供貨方應使用**新頒布執行的**標準、行業標準,在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款,供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時,應以本技術條件為準。

引用有以下標準:

3、使用環境條件

1)海拔高度:    ≤**0米

2)環境溫度:    -5℃ ~ +40℃

3)相對濕度:     ≤95%(25℃)

4)抗震能力:     地面水平加速度    0.3g

                 地面垂直加速度    0.15g

                 同時作用持續三個正弦波

                 安全系數       1.67

5)**大日溫差:  15℃

6)日照強度(風速0.5m/s時):0.1W/cm2

7)**大風速:       ≤ 10.7m/s1

4、 主要技術參數

車型號

HNY5060JGKJ6

主要技術參數

底盤型號

長×寬×高(mm)

后懸

總質量(Kg)

軸距

發動機排放

JX1061TSGA26

7625×2000×3020

1900

5695

3360

國Ⅵ

上裝基本配置

臂架

臂架形式

三節折臂

材料

型材Q345B/4mm

臂架截面

四邊形

起伏角度

0°-70°(相對水平面)

作業工況

**大作業高度

16m

**大作業高度時作業幅度

2m

**大作業幅度

7m

**大作業幅度時作業高度

9m

回轉

雙向360°連續回轉

吊臂

**大起吊質量

900Kg

伸縮起重臂

伸縮長度1m

**大起吊高度

8.4m

**大起吊幅度

6.8m

起升機構

IQKN1B6Y;單繩拉力800 Kg

鋼絲繩

(40m)Φ8

吊鉤

1T

支腿

支腿型式

前后H型

支腿材料

型材Q345B/5mm

支腿跨距

縱向(mm):3240,橫向(mm):3180

液壓鎖

四個支腿都帶雙向液壓鎖

支腿頻閃燈

黃色;四只


車廂

材料

優質碳鋼及型材,鋪3㎜防滑花紋鋼板

工具箱

**0*350*400;模具沖壓門,帶不銹鋼門鎖

圍欄

Φ20不銹鋼管

踏步

駕駛室側帶上下踏步

側、后防護

優質碳鋼冷彎型材;強度高

輪罩

注塑模具成型,美觀,強度高

轉臺

立臂

低合金鋼板拼焊組成

回轉支承

單排四點接觸球式帶外齒,QWD730.20

減速機

渦輪蝸桿式,CW-28

馬達

BMP-50

吊籃

額定載荷

≤200Kg

尺寸

長X寬X高(mm):1080X620X1150

調平形式

外置拉桿機械調平

保險帶

一副

調平裝置

機械調平,拉桿外置

液壓系統

液壓油箱

65L;帶液位表

齒輪泵

定量泵,流量25ml/r

工作壓力

帶壓力表;16MPa

液壓閥組

集成電磁閥組

油缸

12只;帶雙向平衡閥或液壓鎖進行鎖止,保證安全

操作系統

支腿

手動操作,各支腿可單獨可調,上下車互鎖

操作方式

手動和電動結合

臂架動作

轉臺和吊籃電動雙位操作

發動機啟動、熄火

轉臺和吊籃雙位操作

發動機油門

手動拉線

油漆

知名品牌油漆;顏色光滑,線條美觀;

標識及標牌

清晰、醒目、**不褪色

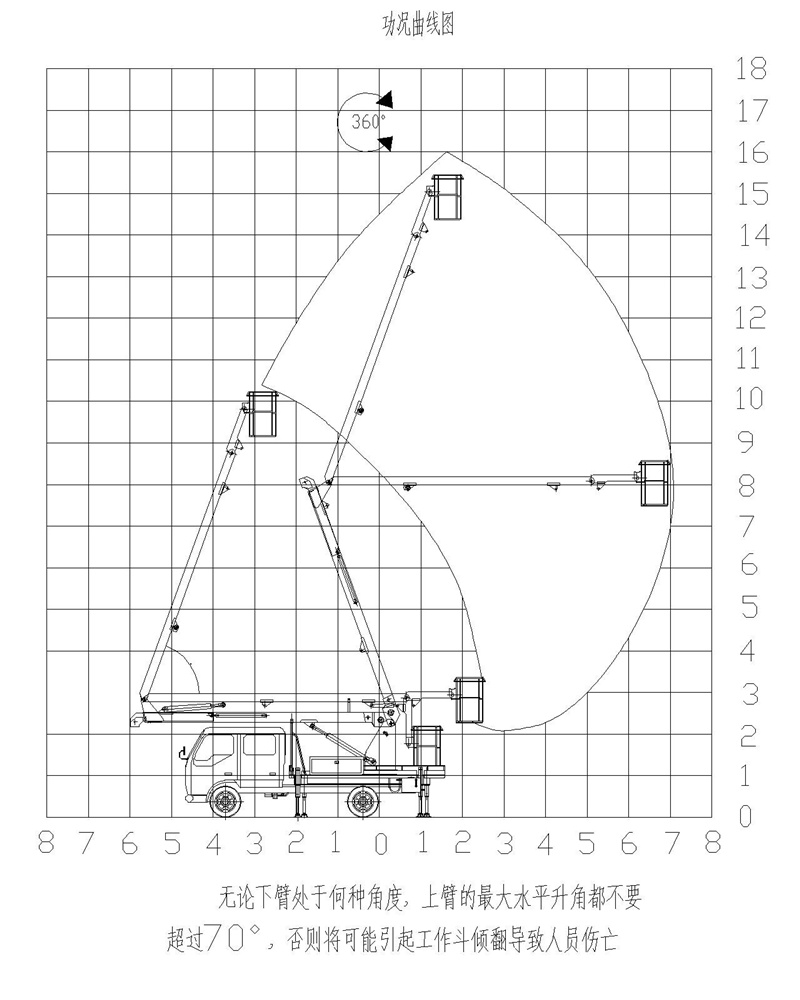

5、作業范圍圖

/202109/1631932990_5cf5f9906209a8708d21.jpg

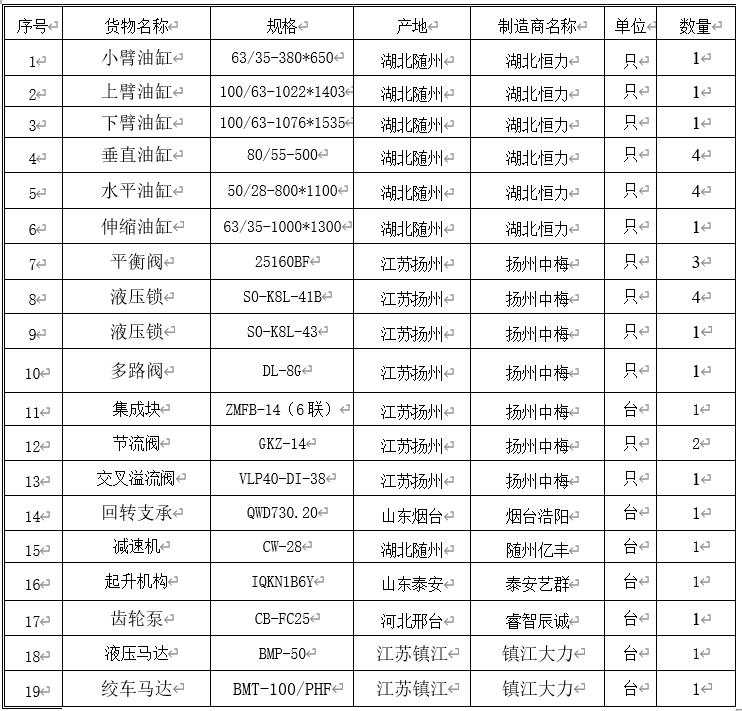

6、主要液壓元件清單

/202109/1631932990_933c095c46875dbef917.jpg
